同步编组开关是实现调整不平衡电流的核心部件，只能与调整不平衡电流无功补偿控制器配套使用。
同步编组开关采用了同步开关技术，就是使机械开关（磁保持继电器）的接点准确地在需要的时刻闭合或断开。就是要在接点两端电压为零的时刻闭合，从而实现电容器的无涌流投入，在电流为零的时刻断开，从而实现开关接点的无电弧分断。

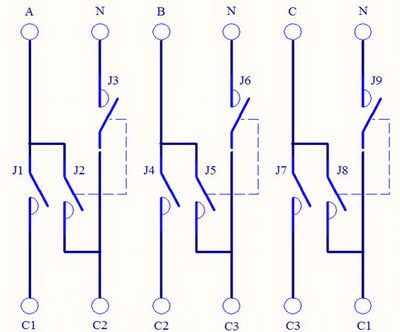

在调整不平衡电流无功补偿装置中，需要在各相线与相线之间及各相线与零线之间接入不同数量的电容器。为了充分利用电容器，应该使各电容器即能够接在相与相之间也能够接在相与零之间。同步编组开关就是为实现这个目的而设计的部件。（原理见下图）
每一台同步编组开关可以控制3台额定电压400V（450V）相同容量的单相电容器，其中每台电容器都可以分别选择不同的连接方式，从而使电容器得到充分的利用。
例如：当C1电容器接在A相与C相之间时（图中J1/J8闭合），C1电容器在相间补偿AC相无功的同时实现C相有功电流向A相转移的目的；C2电容器接在B相与零线之间（J4/J3闭合）实现B相与零之间的补偿（分相补偿），C3电容器可以不连接......以此类推，根据系统负荷状况在控制器指令的控制下，每台电容器既可以接在“相与相”之间也可以接在“相与零”之间！
同步编组开关中使用了9只磁保持继电器，选择投入不同的继电器，可以控制电容器的连接方式。所有的继电器均可以实现同步操作，实现电容器电压过零投入和电流过零切除，这样既避免了投入电容器时的涌流，又避免了磁保持继电器接点断开时的电弧，提高了磁保持继电器的寿命。不仅如此，在切断电容器时，采用了三台单相电容器分别切除的方式，从而避免了电容器电流过零切除时产生的过电压。
同步编组开关采用RS485串行通讯的方式与调整不平衡电流控制器通讯，使用拨码开关来设置地址，在一台调整不平衡电流无功补偿装置中使用的4台同步编组开关只用3根导线就可以实现通讯，极大地减少了配线工作量。
正是由于同步编组开关的研制成功，才使调整不平衡电流无功补偿装置的结构变得十分简单紧凑，重量减轻，成本降低，性能和可靠性提高。
主要技术指标：
额定电压：400V±10%
接点发热电流：60A
控制电容器容量：3台≤10Kvar（单相400V电容器）
控制方式：RS485串口通讯
应用形式：与调整不平衡电流控制器配套
投入涌流：＜1.5Ie
切除电弧：无
